心血管功能測定(CardioPhys™)
產品說明
◆CardioPhys™ 系列產品◆
Direct cardiovascular measurements
應用於Embryos(胚胎), larvae(幼魚) and adult fish(成魚)
CardioPhys™ECG系統是一個用途廣泛的工具，
可測量多種動物的心電圖–小到斑馬魚的胚胎，大到鱷魚的動物。

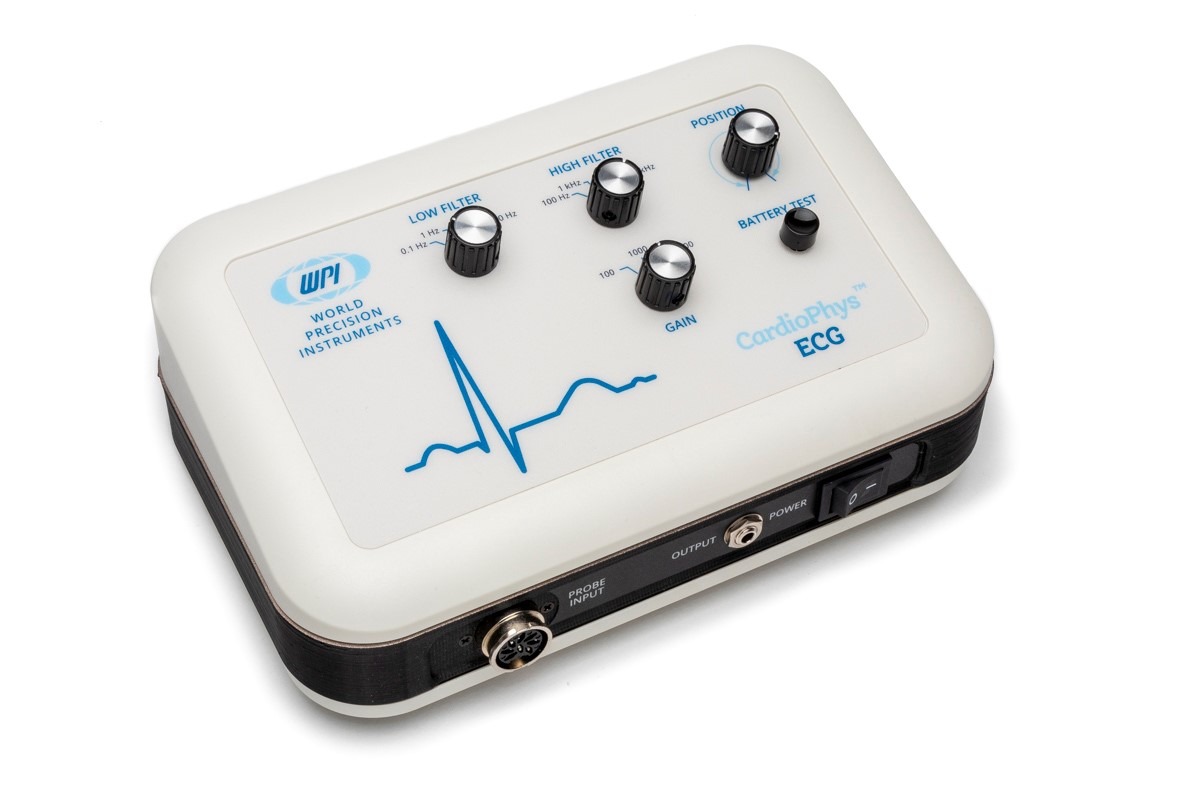

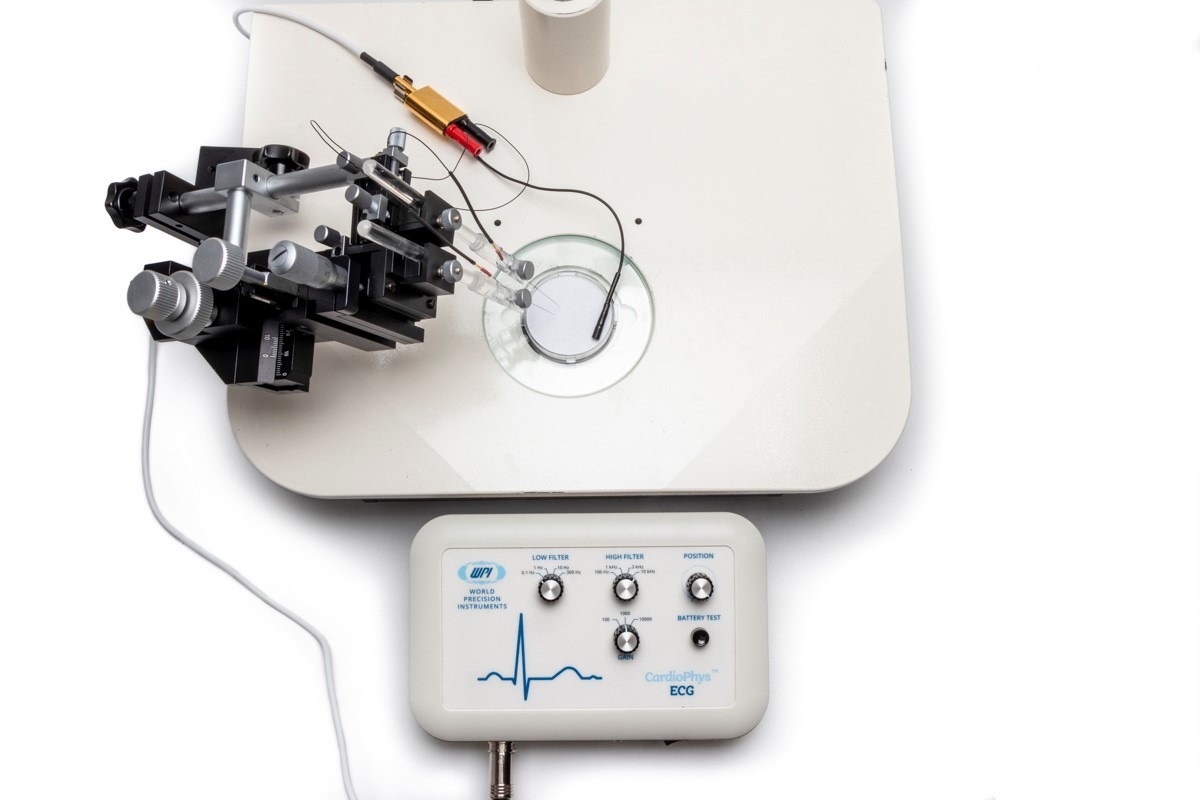

WPI CARDIOPHYS™Z ECG
※產品配備※
1、玻璃玻璃或金屬電極(Glass or metal electrodes)：
(1)鎢金屬電極(Tungsten metal electrodes)：小動物（即微弱訊號）的理想選擇。鎢電極具有多種形狀和配置。
(2)不銹鋼針電極(stainless steel needle electrode)：用於較大型的動物
(3)玻璃電極(Glass electrodes)：小型水生生物的理想選擇。玻璃在生物皮膚周圍形成密封，從而使高導電性電解質與生物接觸，但不與導電介質接觸。
2、電極架(Electrode Holders)：對於玻璃電極，必須使用帶有氯化銀線的電極架。
3、電極存放容器(E210 Electrode storage containers)：將電極固定在安全的位置。
4、微型操縱器(Micromanipulators)：對於小型生物，需要微型操縱器來移動電極並長時間保持其位置。
5、頭架(Head Stage Holder)：
將頭架固定在微操縱器上，可在生物體和CardioPhys™之間提供理想且安全的定位。
6、(選配)顯微鏡(Microscope)
7、(選配)照明燈
8、(選配)移植模具：動物固定配件會因生物體而異。 解剖盤通常是大型生物的理想選擇。
對於小型魚，通常使用充滿瓊脂糖（> 2％）的培養皿。
將Z-MOLDS壓入融化的瓊脂糖中，以形成用於裝魚的井和槽。
9、電腦及數據採集系統(Computer and data acquisition system)：
需要電腦和數據採集系統（例如Lab-Trax）來查看和記錄數據。
通過調節微操縱器將電極移到適當位置。 向魚的外部施加輕微的壓力，以在電極的玻璃邊緣和魚的皮膚之間形成密封。
注意：如果使用單電極配置，則最好將電極放置在心房和心室的連接處附近。
注意：無需刺穿皮膚。
作用原理：
CardioPhys™ECG單元從連接到兩個電極頭接收輸入信號。
電極跨過心臟產生電場的區域附著在動物上。
另一個第三電極用於接地，可以連接到動物上或浸入動物周圍的導電介質中。
當電極連接到動物時，接地線用於完成兩個電路，一個從每個電極到公共接地電極。
然後，CardioPhys™ECG將信號輸出作為電壓信號發送到數據採集系統。
◆斑馬魚ECG測量儀◆
產品型號：SN-ZS-200
應用於Embryos(胚胎), larvae(幼魚) and adult fish(成魚)
#心臟大於3mm即可測得
#非侵入式
※產品配備※

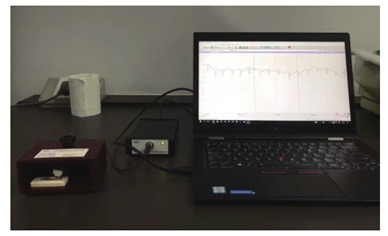

1、 IX-100F心電圖記錄儀：
用於從斑馬魚記錄ECG信號，在使用短電極記錄時，
該系統噪音在1微伏左右，而斑馬魚的ECG信號強度一般在30-200微伏之間，因此為分析ECG信號的不同成分提供一個非常合適的信噪比。

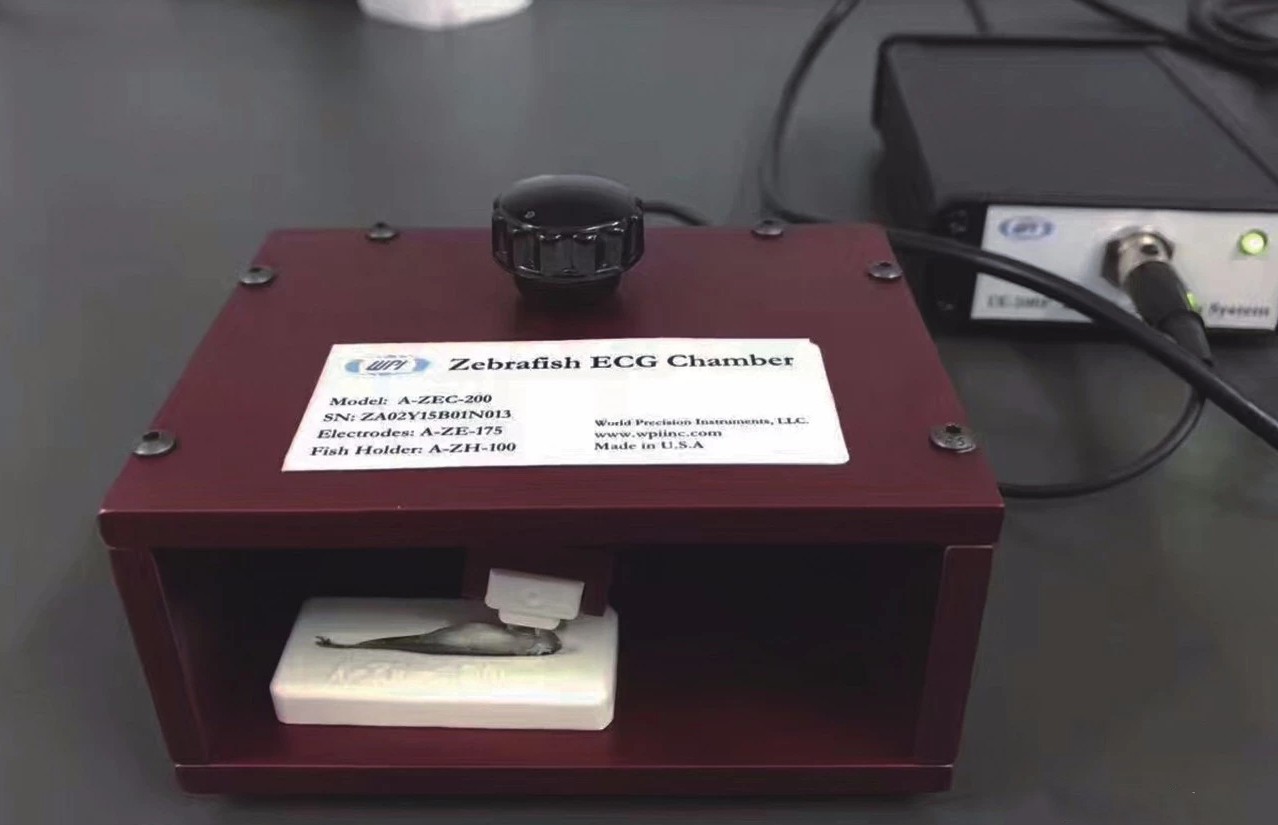

2、ZEC-200斑馬魚ECG記錄浴槽：
斑馬魚浴槽非常適合於2-5 cm長的斑馬魚的ECG記錄，整個浴槽（體積為10×5×7.5 cm）由以下幾個成分組成：
(1)、已經接地以便減少60 Hz噪音的鋁合金浴槽
(2)、帶有一個凹槽的斑馬魚基座，以便將斑馬魚的背部放在其中
(3)、用於記錄斑馬魚表面ECG的Ag/AgCl電極(1.5 mm直徑)，電極間距由貨號決定，B為3.18mm；C為3.8mm；D為4.45mm
(4)、鋁合金浴槽上部的拇指螺絲可以調節調節高度，以便輕輕放置於斑馬魚的腹部
(5)、固定Ag/AgCl電極的可替換的電極支架，用於將小的ECG信號輸送到記錄儀的遮罩的電極連線，這樣會減少系統收到的60 Hz的噪音干擾
3、LabScribe3記錄分析軟體：
軟體LS30-ECG模組是一個強力的和使用者友好的工具軟體，用來自動分析來源於不同品系動物心電圖資料。
包含特異性的分析模組精確地描述PQRST波的開始、時期和幅度。
也可以基於獨特的ECG圖譜創建定制模組並存儲在庫裡供將來使用。
其它特徵包括平均心跳、心跳的分類和基於異常R-R間隔、心率、噪音和活動以及很容易找到來源的資料和影像和文字來源的普通資料的異常值的剔除。
LabScribe3心電圖軟體模組包括全方位的24個計算列表，
包括R-R間隔、PR間隔、QT間隔、QR間隔和QTc間隔；QRS、T、P和TP時相；P、Q、R、S、T幅度和ST評價。
軟體模組隨插即用相容WPI公司的資料獲取和分析系統（如Lab-Trax4等）。
也可提供一個分開ASCII文本輸入模組，可以使通過其它資料獲取程式記錄的ECG資料以文本形式輸入。
Direct cardiovascular measurements
應用於Embryos(胚胎), larvae(幼魚) and adult fish(成魚)
CardioPhys™ECG系統是一個用途廣泛的工具，
可測量多種動物的心電圖–小到斑馬魚的胚胎，大到鱷魚的動物。

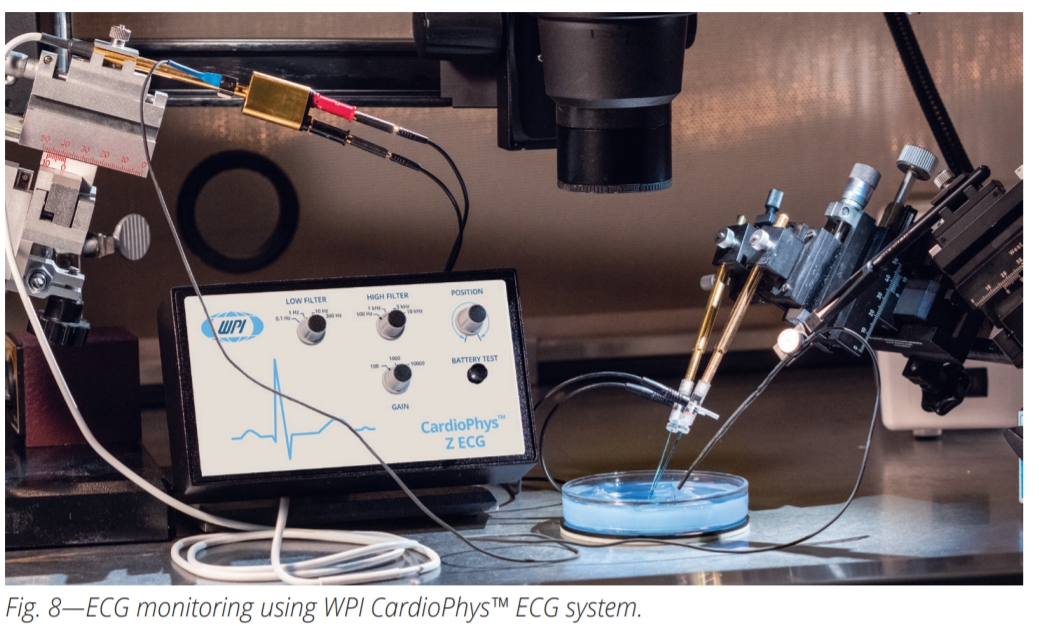

WPI CARDIOPHYS™Z ECG
心電監護系統
-For each heartbeat, a wave of cardiac muscle contraction pushes blood through the heart.
-Cardiac muscle cells are signaled in succession by an electrical signal that precedes contraction.
-Cells depolarize in a “wave” that causes cells to contract.
-Then the cells repolarize back to normal in succession.
-The signature of the electrical signal as it moves through the heart is measured.
-The ECG is the sum of all depolarization (and repolarization) events.

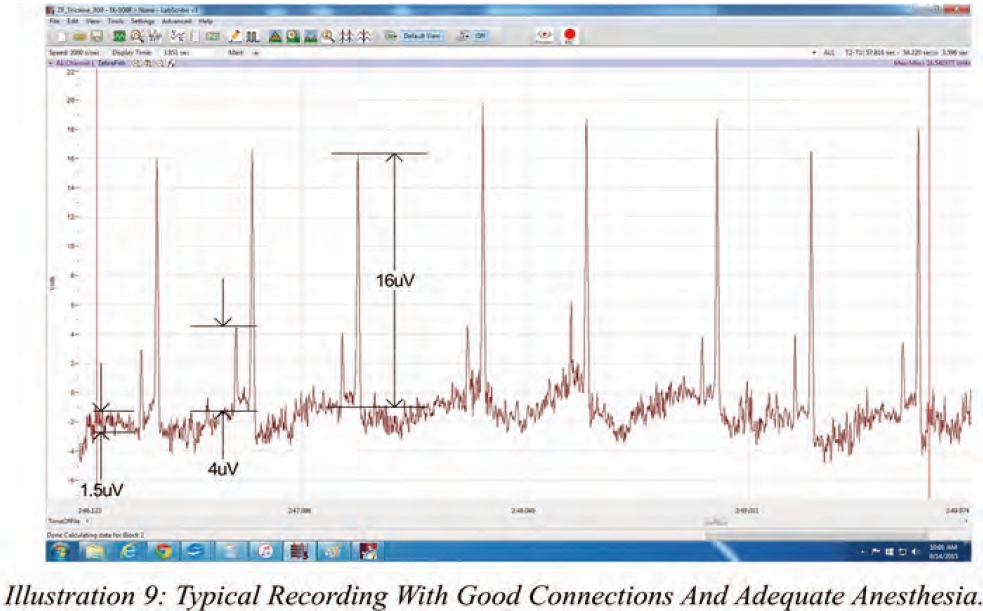

-The sum of all electrical activity in the heart is illustrated in an ECG trace.
-Display of the signal is a graphical representation of the signal for contraction (and relaxation).
-Cardiac muscle cells are signaled in succession by an electrical signal that precedes contraction.
-Cells depolarize in a “wave” that causes cells to contract.
-Then the cells repolarize back to normal in succession.
-The signature of the electrical signal as it moves through the heart is measured.
-The ECG is the sum of all depolarization (and repolarization) events.
-The sum of all electrical activity in the heart is illustrated in an ECG trace.
-Display of the signal is a graphical representation of the signal for contraction (and relaxation).
※產品配備※
1、玻璃玻璃或金屬電極(Glass or metal electrodes)：
(1)鎢金屬電極(Tungsten metal electrodes)：小動物（即微弱訊號）的理想選擇。鎢電極具有多種形狀和配置。
(2)不銹鋼針電極(stainless steel needle electrode)：用於較大型的動物
(3)玻璃電極(Glass electrodes)：小型水生生物的理想選擇。玻璃在生物皮膚周圍形成密封，從而使高導電性電解質與生物接觸，但不與導電介質接觸。
2、電極架(Electrode Holders)：對於玻璃電極，必須使用帶有氯化銀線的電極架。
3、電極存放容器(E210 Electrode storage containers)：將電極固定在安全的位置。
4、微型操縱器(Micromanipulators)：對於小型生物，需要微型操縱器來移動電極並長時間保持其位置。
5、頭架(Head Stage Holder)：
將頭架固定在微操縱器上，可在生物體和CardioPhys™之間提供理想且安全的定位。
6、(選配)顯微鏡(Microscope)
7、(選配)照明燈
8、(選配)移植模具：動物固定配件會因生物體而異。 解剖盤通常是大型生物的理想選擇。
對於小型魚，通常使用充滿瓊脂糖（> 2％）的培養皿。
將Z-MOLDS壓入融化的瓊脂糖中，以形成用於裝魚的井和槽。
9、電腦及數據採集系統(Computer and data acquisition system)：
需要電腦和數據採集系統（例如Lab-Trax）來查看和記錄數據。
通過調節微操縱器將電極移到適當位置。 向魚的外部施加輕微的壓力，以在電極的玻璃邊緣和魚的皮膚之間形成密封。
注意：如果使用單電極配置，則最好將電極放置在心房和心室的連接處附近。
注意：無需刺穿皮膚。
作用原理：
CardioPhys™ECG單元從連接到兩個電極頭接收輸入信號。
電極跨過心臟產生電場的區域附著在動物上。
另一個第三電極用於接地，可以連接到動物上或浸入動物周圍的導電介質中。
當電極連接到動物時，接地線用於完成兩個電路，一個從每個電極到公共接地電極。
然後，CardioPhys™ECG將信號輸出作為電壓信號發送到數據採集系統。
◆斑馬魚ECG測量儀◆
產品型號：SN-ZS-200
應用於Embryos(胚胎), larvae(幼魚) and adult fish(成魚)
#心臟大於3mm即可測得
#非侵入式
※產品配備※
1、 IX-100F心電圖記錄儀：
用於從斑馬魚記錄ECG信號，在使用短電極記錄時，
該系統噪音在1微伏左右，而斑馬魚的ECG信號強度一般在30-200微伏之間，因此為分析ECG信號的不同成分提供一個非常合適的信噪比。
2、ZEC-200斑馬魚ECG記錄浴槽：
斑馬魚浴槽非常適合於2-5 cm長的斑馬魚的ECG記錄，整個浴槽（體積為10×5×7.5 cm）由以下幾個成分組成：
(1)、已經接地以便減少60 Hz噪音的鋁合金浴槽
(2)、帶有一個凹槽的斑馬魚基座，以便將斑馬魚的背部放在其中
(3)、用於記錄斑馬魚表面ECG的Ag/AgCl電極(1.5 mm直徑)，電極間距由貨號決定，B為3.18mm；C為3.8mm；D為4.45mm
(4)、鋁合金浴槽上部的拇指螺絲可以調節調節高度，以便輕輕放置於斑馬魚的腹部
(5)、固定Ag/AgCl電極的可替換的電極支架，用於將小的ECG信號輸送到記錄儀的遮罩的電極連線，這樣會減少系統收到的60 Hz的噪音干擾
3、LabScribe3記錄分析軟體：
軟體LS30-ECG模組是一個強力的和使用者友好的工具軟體，用來自動分析來源於不同品系動物心電圖資料。

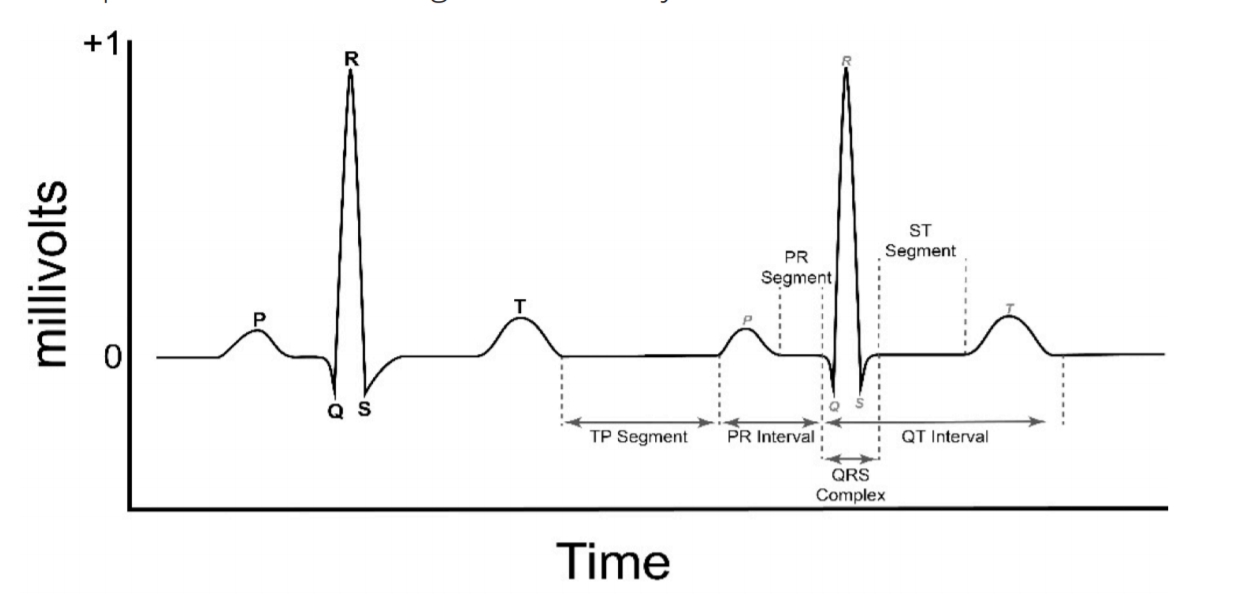

包含特異性的分析模組精確地描述PQRST波的開始、時期和幅度。
也可以基於獨特的ECG圖譜創建定制模組並存儲在庫裡供將來使用。
其它特徵包括平均心跳、心跳的分類和基於異常R-R間隔、心率、噪音和活動以及很容易找到來源的資料和影像和文字來源的普通資料的異常值的剔除。
LabScribe3心電圖軟體模組包括全方位的24個計算列表，
包括R-R間隔、PR間隔、QT間隔、QR間隔和QTc間隔；QRS、T、P和TP時相；P、Q、R、S、T幅度和ST評價。
軟體模組隨插即用相容WPI公司的資料獲取和分析系統（如Lab-Trax4等）。
也可提供一個分開ASCII文本輸入模組，可以使通過其它資料獲取程式記錄的ECG資料以文本形式輸入。
